Técnicas para soldar componentes SMD en reparaciones

En el siguiente video se explican las dos técnicas empleadas para soldar componentes SMD en placas para prototipos, circuitos caseros o en reparaciones.

Puede parecer complicado, pero hoy he soldado mis primeras resistencias SMD utilizando hilo de estaño, y lo cierto es que me resultó mucho más sencillo de lo que esperaba. Por supuesto, hay que tener práctica soldando, un soldador decente (he utilizado una estación de soldadura del tipo llamado genéricamente Station 878, muy económica en Amazon, y con la que se obtienen excelentes resultados), unas pinzas de punta afilada para electrónica, Flux líquido y lentes de aumento.

Este ha sido el resultado:

PrimerasSoldadurasSMD

Lo hice como mejor me pareció, y curiosamente acabo de comprobar que empleé, paso a paso, un procedimiento idéntico al que se explica para soldar el condensador SMD en el video que recomiendo:

13/08/2016: Edito porque, tras seguir realizando pruebas y practicando la soldadura de componentes SMD, me gustaría comentar algo acerca del tipo de estaño de soldadura a emplear.

Toda la vida había soldado con el tradicional hilo 60/40 de 1 mm. compuesto por 60% de Estaño, 40% de Plomo y alma central con resina desoxidante que ayuda a limpiar los metales que va a unir en el momento de realizarse la soldadura.

ResinaHiloSodadura

Aunque mis primeros componentes SMD los soldé con este tipo de hilo sin ningún problema, hay que reconecer que como todo en el campo de la electrónica, el hilo de estaño para soldadura también ha evolucionado, encontrando actualmente distintas variantes en cuanto a composición y diámetro. De lo que he probado, me gustaría recomendar el hilo 60/38/2 de 0,56 mm. compuesto por 60% de Estaño, 38% de Plomo y un 2% de Cobre que prácticamente no modifica su punto de fusión (180-190ºC) ni el precio del hilo, pero que aumenta su conductividad y yo diría que mejora sensiblemente la calidad de la soldadura.

Estano054

A continuación dos videos de electroFUN LTD en los que se explican de manera práctica, montando los componentes SMD de una placa SAV MkI, distintas técnicas, trucos y soluciones gracias a las cuales, cualquiera con algo de experiencia en soldadura de componentes electrónicos puede dar el salto al maravilloso mundo de la minuaturización electrónica SMD.

Obtener voltajes superiores al de alimentación o voltajes negativos

Hay ocasiones en las que un determinado componente o parte del circuito electrónico que estamos diseñando requiere una tensión mayor a la empleada para alimentar el resto del circuito o proporcionada por una batería. Por ejemplo, si necesitamos implementar un puerto de comunicación serie RS232, se requieren tensiones de aproximadamente ±12 voltios. O puede que algún sensor o amplificador de instrumentación requiera tensiones superiores a los +5 o +3,3 voltios empleados por el resto de la electrónica digital que lo controla, o incluso tensiones negativas.

En los casos planteados anteriormente, y en infinidad de otras necesidades que se pueden plantear, en las que se requieren “tensiones especiales” con consumos de corriente bajos para alimentar cargas eléctrónicas de poca potencia o como simples tensiones de referencia, se suelen plantear soluciones alternativas a la clásica que sería montar distintas fuentes de alimentación, lo que aumentaría el coste económico y el consumo eléctrico, produciría más calor, aumentaría el tamaño del circuito, etc.

Pero en el caso de que el circuito vaya a ser portátil, o en el mundo de la automoción donde la alimentación eléctrica proviene de baterías…

¿cómo alimentar estos circuitos que requieren tensiones superiores a la proporcionada por las baterías o incluso tensiones negativas?

Seguir leyendo

Buscador de componentes electrónicos

Si aún no lo conoces, te invito a visitar Octopart, una enorme base de datos Online donde localizar documentación (datasheets), distribuidores comerciales y precios de todo tipo de componentes y repuestos electrónicos.

OctopartPortada-01

Tabla de Símbolos habituales en Esquemas de Circuitos Electrónicos

En la siguiente tabla podemos encontrar Símbolos de Componentes Electrónicos muy habitualmente utilizados en Esquemas de Circuitos Electrónicos. Sus nombre aparecen en inglés, lo que puede resultar muy útil a la hora de localizar información o repuestos en Internet.

schematic symbol for commun electronics
Pulsa sobre la imagen para ver la tabla con mayor definición o descargarla desde el navegador pulsando el boton izquierdo de ratón y seleccionando la opción “Guardar imagen como…”

Si buscas información básica sobre la Simbología Electrónica, puede interesante ver el siguiente video:

Teoría fundamental sobre Transistores

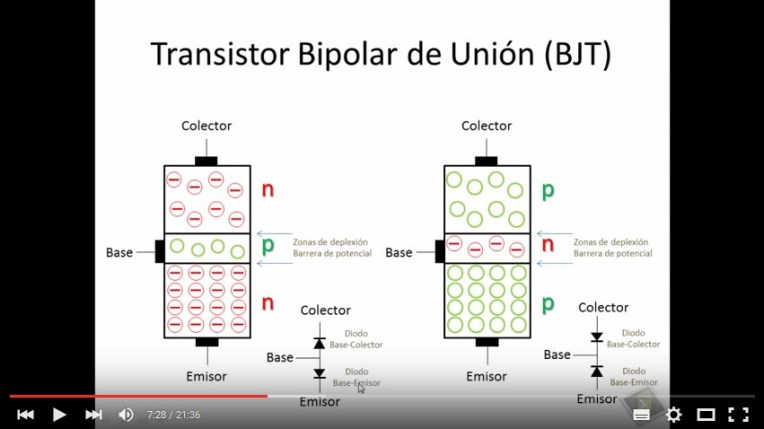

En estos 16 videos, reunidos y ordenados en la siguiente lista de reproducción, el Ingeniero Jorge Díaz Moreno nos explica, de manera sencilla y muy clara, todo lo que deberías saber sobre el Transistor de Unión Bipolar o BJT (bipolar junction transistor), componente fundamental en el que se apoya todo el desarrollo de la electrónica actual.

Tanto si trabajas con transistores pero no tienes claro su funcionamiento interno, como si tienes cierta idea o lo estudiaste hace años pero has olvidado la mayoría de conceptos, te recomiendo verlos, ya que por la manera en que se explica y la sencillez en que se exponen los conceptos, rápidamente aprenderás o recordarás lo que todo aficionado o profesional de la electrónica debería saber sobre los transistores.

TeoriaTransistoresLista de Reproducción: Teoría de Transistores

Reciclado y Reutilización de Componentes Electrónicos

La mejor manera de disponer de un buen stock de componentes gratuitos en nuestro taller de electrónica casero es reciclar toda la chatarra obsoleta, o que ya no interesa reparar, que llegue a nuestras manos. En el siguiente video vemos un ejemplo que incluye la parte más importante: Cómo organizar los componentes reciclados para encontrarlos cuando los necesitemos.


Aunque personalmente, después de muchos años reciclando, he llegado a la conclusión de que hoy en día sólo interesa reciclar componentes raros o con un coste económico mínimo, como la mayoría de semiconductores, bobinas, condensadores electrolíticos, transformadores, radiadores, conectores, etc., y desechar aquellos componentes muy ordinarios como resistencias de menos de 1W, pequeños condensadores, leds, diodos o transistores comunes de baja potencia, que actualmente se pueden adquirir en eBay de manera fácil y muy económica por lotes que contienen los valores más ordinarios. Aunque cada cual elige donde está su límite, y por supuesto, más económico que lo gratis reciclado no hay nada. 🙂

Actualizado el 19/09/15: Un nuevo video en TutoElectro también sobre reciclado y reutilización de componentes electrónicos.


Aprende a reconocer Componentes Electrónicos y su Simbología

Nueva entrega del Curso de Electrónica Básica desde Cero.

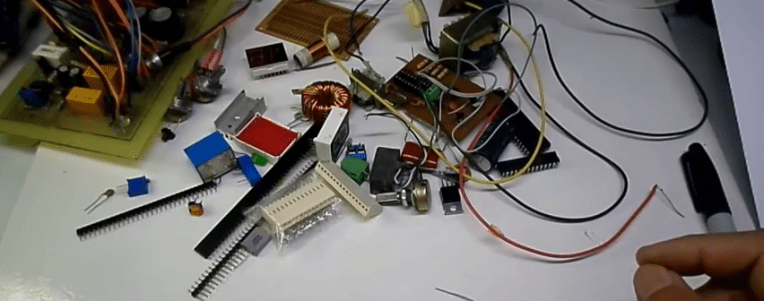

11. Aprende a reconocer Componentes Electrónicos y su Simbología.

Componentes Electrónicos
