Reparación

Reparar tarjeta llave de Renault Laguna II, ¿qué encontramos dentro?

| Agustín Hernández

Los modelos Megane 2, Scenic 2, Laguna 2 y Espace 4 del fabricante de automóviles Renault cuentan con una tarjeta electrónica muy similar que tiene una doble funcionalidad:

  • Mando a distancia de apertura y cierre de puertas.
  • Desbloqueo y arranque del vehículo.

Tras varios años de uso, pueden presentar problemas relacionados en la mayoría de ocasiones con fallos en las soldaduras de sus componentes electrónicos. Para ilustrar los pasos a seguir en su reparación usaré la tarjeta del modelo Laguna 2, pero las instrucciones genéricas comentadas a continuación son válidos para las tarjetas de esos cuatro modelos, y probablemente para otros con tarjetas de aspecto y funcionamiento similar.

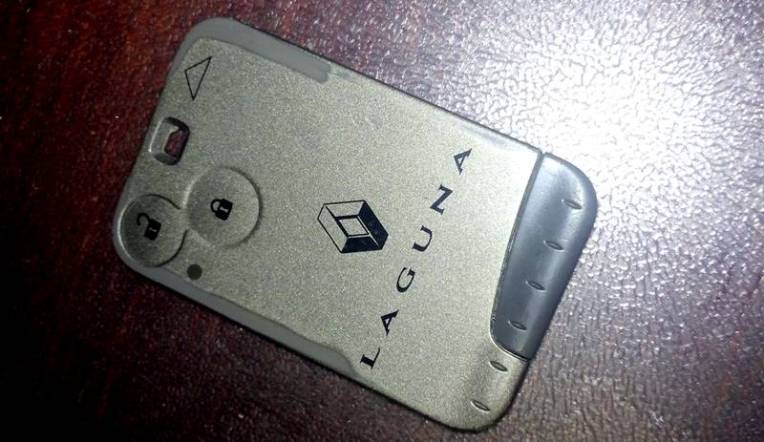

TarjetaLaguna2_01

Suelen presentarse tres tipos de averías:

Síntoma 1: No funcionan los botones de apertura o cierre de puertas. Con la llave manual la puerta del conductor abre y cierra perfectamente, y con el pulsador del cuadro de mandos del vehículo todas las puertas abren y cierran. Si la tarjeta dispone de LED indicador, este no enciende al pulsar el botón que no funciona.

Solución: Reparar botones de la función mando de la tarjeta. Muy posiblemente se haya desoldado o averiado el pulsador.

Síntoma 2: El vehículo no reconoce la tarjeta al introducirla en el tarjetero de desbloqueo y arranque. Con otras tarjetas funciona perfectamente.

Solución: Se ha desoldado la bobina de desbloqueo de la placa electrónica de la tarjeta. Resoldar. Muy común en las tarjetas del Megane II.

Síntoma 3: La tarjeta presenta los dos síntomas anteriores y la batería no está agotada (probarla antes de hacer nada)

Solución: Se ha desoldado algún terminal del microcontrolador de la placa electrónica de la tarjeta. Resoldar todos sus terminales.

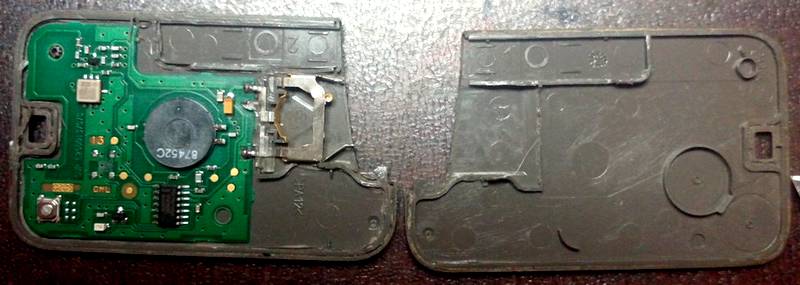

En cualquiera de los casos, lo primero que debemos hacer es desmontar la carcasa de la tarjeta y acceder a la placa electrónica. Pero el fabricante nos lo pone difícil, ya que las dos tapas de que consta la carcasa están pegadas y no cuentan con ningún tornillo o mecanismo sencillo de desmontaje. Teóricamente son tarjetas «irreparables».

Teóricamente son tarjetas «irreparables».

Pero con paciencia y sabiendo a que «nos enfrentamos», es posible desmontar la carcasa y volver a montarla tal y como explico a continuación.

Sigue leyendo →

Reparación y restauración de fuente de alimentación doble para laboratorio Weir 4000

| Agustín Hernández

Siguiendo con el tema de las Fuentes de Alimentación para equipar nuestro Taller de Electrónica, damos un salto para pasar de montajes caseros, que dan muy buen resultado y que en la mayoría de ocasiones es suficiente, a equiparnos con una Fuente de Alimentación de tipo Profesional.

Por supuesto, y en la línea de no gastar más dinero del estrictamente necesario, sólo hubo que esperar una oportunidad en el mercado de Segunda Mano, que no me cansaré de defender como inagotable fuente de suministros de equipos de medida e instrumentación para todo aficionado a la electrónica.

Con un poco de paciencia, finalmente apareció justo lo que buscaba, una fuente de alimentación de laboratorio doble que nos proporcione al menos 24 Voltios y 2 Amperios. El modelo Weir 4000, del que no he localizado mayor información, se debió fabricar a mediados de los años 90, proporciona hasta 30 Voltios y 2 Amperios con cada una de las dos fuentes con las que cuenta, que conectadas se serie nos darían hasta 60V y 2 A, y en paralelo hasta 30V y 4A. Como todo este tipo de fuentes, cuenta con selector de voltaje y limitador de corriente que evita averiar el equipo que estemos probando o la propia fuente de alimentación en caso de cortocircuito o exceso de consumo eléctrico.

Aspecto de la Fuente de Alimentación a su recepción
Aspecto de la Fuente de Alimentación a su recepción



Es perfecta, funciona, está sucia y tiene pequeñas averías fáciles de reparar. Justo lo que buscaba.

Sigue leyendo →
