La domótica ya se encuentra en el catálogo de productos que comercializan los principales fabricantes de material eléctrico. Así son los novedosos cuadros eléctricos domotizados SmartLink de Schneider. Así serán en poco tiempo todos los cuadros eléctricos, o al menos existirá la posibilidad de que lo sean a precios mucho más económicos que los actuales (lo novedoso hay que pagarlo, pero cuando se popularice, su precio será mucho más accesible). La electrónica presente ya en cualquier cuadro eléctrico industrial, superficie comercial o gran edificio de uso público, ahora también lo estará en hogares y pequeños negocios.
En el siguiente video se explican las dos técnicas empleadas para soldar componentes SMD en placas para prototipos, circuitos caseros o en reparaciones.
Puede parecer complicado, pero hoy he soldado mis primeras resistencias SMD utilizando hilo de estaño, y lo cierto es que me resultó mucho más sencillo de lo que esperaba. Por supuesto, hay que tener práctica soldando, un soldador decente (he utilizado una estación de soldadura del tipo llamado genéricamente Station 878, muy económica en Amazon, y con la que se obtienen excelentes resultados), unas pinzas de punta afilada para electrónica, Flux líquido y lentes de aumento.
Este ha sido el resultado:
Lo hice como mejor me pareció, y curiosamente acabo de comprobar que empleé, paso a paso, un procedimiento idéntico al que se explica para soldar el condensador SMD en el video que recomiendo:
13/08/2016: Edito porque, tras seguir realizando pruebas y practicando la soldadura de componentes SMD, me gustaría comentar algo acerca del tipo de estaño de soldadura a emplear.
Toda la vida había soldado con el tradicional hilo 60/40 de 1 mm. compuesto por 60% de Estaño, 40% de Plomo y alma central con resina desoxidante que ayuda a limpiar los metales que va a unir en el momento de realizarse la soldadura.
Aunque mis primeros componentes SMD los soldé con este tipo de hilo sin ningún problema, hay que reconecer que como todo en el campo de la electrónica, el hilo de estaño para soldadura también ha evolucionado, encontrando actualmente distintas variantes en cuanto a composición y diámetro. De lo que he probado, me gustaría recomendar el hilo 60/38/2 de 0,56 mm. compuesto por 60% de Estaño, 38% de Plomo y un 2% de Cobre
A continuación dos vídeos en los que nos explican de manera práctica distintas técnicas, trucos y soluciones gracias a las cuales, cualquiera con algo de experiencia en soldadura de componentes electrónicos, puede dar el salto al maravilloso mundo de la minuaturización electrónica SMD.
«Lo que antes era un montón de arena sin ningún valor, ahora puede cambiar de manos por un precio de 10.000 euros el gramo. Y también puede calcular los 1.000 primeros decimales del número PI en un abrir y cerrar de ojos.»
Si alguna vez te has preguntado, ¿cómo se fabrica un microchip o circuito integrado?, tal vez te interese el siguiente vídeo.
Como ya se comentó, una de las herramientas básicas de todo taller de electrónica es el soldador de componentes electrónicos. La función de la soldadura electrónica es fijar los componentes entre si o sobre placas de circuito impreso, y sobre todo, asegurar su perfecto contacto eléctrico.
El modelo de soldador (también llamada cautín en el continente americano) será de más o menos potencia y con un determinado modelo de punta dependiendo del tipo de componentes a soldar. No obstante, y de manera genérica, se puede recomendar un soldador tipo lápiz de en torno a 60 Watios, y si estamos tratando de soldar componentes electrónicos de uso normal, una punta mediana o fina.
De cualquier modo, y aunque se pueden encontrar muchas recomendaciones y soldadores con todo tipo de características, debe ser uno mismo el que vaya probando. En principio, con soldadores básicos pero de una calidad media-alta. Y después, si se cree necesario, ir probando con otros modelos o características hasta encontrar el tipo de soldador y punta que mejor se adapte a nuestra técnica de soldadura o necesidades.
Se comentarán aspectos tan básicos que en muchas ocasiones se dan por sabidos, aunque tal vez a veces no sea así. Y para finalizar, encontrarás una serie de 12 vídeos didácticos que abarcan todo lo necesario para adquirir un conocimiento básico muy completo sobre Electrónica Digital.
El objetivo de este artículo es realizar un introducción inicial a la Electrónica Digital, comentando aspectos tan básicos que en muchas ocasiones se dan por sabidos en la mayoría de manuales, libros o cursos completos que fácilmente encontraremos en Internet o en cualquier librería técnica.
Podemos empezar diciendo que la Electrónica General se divide en dos grandes grupos de estudio o especialidades, la electrónica Analógica y la Digital. Esta segunda, en realidad, es una simplificación realizada para facilitar su estudio, ya que físicamente todo es analógico. De hecho, los componentes electrónicos digitales (circuitos digitales) están fabricados internamente y diseñados con componentes analógicos (transistores, resistencias, etc.) simplificados conceptualmente en bloques de funcionamiento que sólo pueden tener dos estados, o conducen electricidad o no la conducen. En la Electrónica Analógica, sin embargo, se contemplan infinitos estados en la conducción de la electricidad. Una aplicación de la Electrónica Digital sería el microprocesador o la memoria del equipo informático desde el que estoy escribiendo. Y de la Electrónica Analógica, el amplificador de sonido de los altavoces o su fuente de alimentación.
Electrónica Analógica: Trata con corrientes y tensiones que pueden variar su valor en el transcurso del tiempo de manera uniforme y continuada. Por lo tanto, se pueden medir valores positivos, negativos, cero o cualquiera de sus infinitos estados intermedios, y puede variar de manera alternativa (corriente alterna) o continua (corriente continua)
Electrónica Digital: Trata con valores de corrientes y tensiones eléctricas que sólo pueden poseer dos estados en el transcurso del tiempo. Hay o no hay corriente o tensión, pero cuando la hay, siempre es la misma y cuando no hay, siempre es de valor cero. Como ya he comentado anteriormente, esto es sólo una simplificación para facilitar el estudio y diseño, ya que en la práctica se utiliza el concepto de bandas, en el que entre determinados valores se considera que hay corriente o tensión (Uno Lógico o Estado Alto) y a partir de determinado valor próximo a cero se considera que no hay corriente o tensión (Cero Lógico o Estado Bajo)

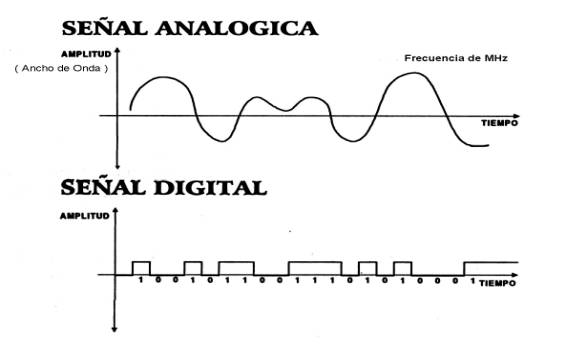

![Señal-digital-analógica[1]](https://tallertronica.files.wordpress.com/2014/10/sec3b1al-digital-analc3b3gica1.jpg?w=764)
Mientras buscaba un video tipo Tutorial para otra entrada de este blog que a ratos libres estoy preparando, me he encontrado con este video, tipo Motivación, que me ha gustado y por eso lo comparto.
Que gran verdad es la parte de la desesperación por no encontrar un error o avería cuando algún montaje no funciona (minuto 2:20) y el subidón que da cuando por fin se averigua donde estaba la avería y aquello empieza a funcionar. Seguro, que si has llegado hasta aquí, sabes de que estoy hablando y si no es así, tal vez deberías intentarlo y probar.
Además, con esta entrada quería saber como insertar videos y como queda la cosa. Sinceramente, esto ya me parece que lo están haciendo demasiado fácil. Hasta yo he podido hacerlo en unos segundos… Es increible como ha avanzado esto en unos años.
