La Ley de Ohm con ejemplos prácticos

George Simon Ohm, formuló en 1827 la que se conoce como Ley de Ohm. Posiblemente una de las leyes fundamentales de la electrónica.

Primero definió matemáticamente las tres magnitudes físicas principales de la electrónica:

  • Voltaje (o Diferencia de Potencial): Representa la “fuerza que tiene la energía eléctrica” entre los polos positivo y negativo. Es similar a la que existe entre los polos de los imanes, en los que las fuerzas de atracción y repulsión son invisibles pero están presentes. La fuerza representada por el voltaje impulsa la electricidad por los conductores y componentes electrónicos de un circuito, haciéndolo funcionar. Se mide en Voltios.
  • Intensidad (o Corriente): Representa el flujo de energía eléctrica durante un determinado período de tiempo, es decir, la “velocidad con que circula la energía eléctrica”. En un circuito electrónico esta velocidad es variable, ya que para funcionar necesita que por algunos de sus componentes la energía circule con más rapidez que por otros. Se mide en Amperios.
  • Resistencia: Representa la “oposición al paso de la energía eléctrica”. Sirve para regular la corriente y el voltaje según lo requiera cada componente de un circuito electrónico. Libera la energía sobrante en forma de calor (Efecto Joule). Se mide en Ohmios.

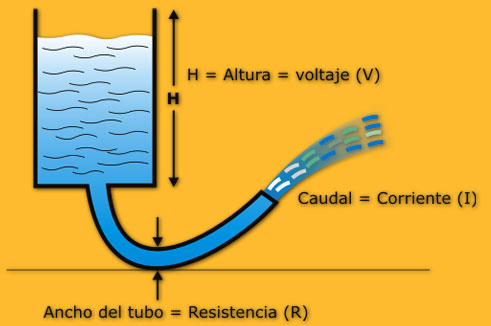

En el símil hidráulico de la siguiente figura, el Voltaje (V) vendría representado por la diferencia de Altura del agua, la Resistencia (R) por el Ancho del tubo, y la Corriente (I) por el Caudal del agua que sale.

SimilHidraulicoLeyOhm

La Ley de Ohm relaciona estas tres magnitudes físicas, siendo su enunciado el siguiente:

La Corriente en un circuito eléctrico varía de manera directamente proporcional a la Diferencia de Potencial aplicada, e inversamente proporcional a una propiedad característica del circuito que llamamos Resistencia.

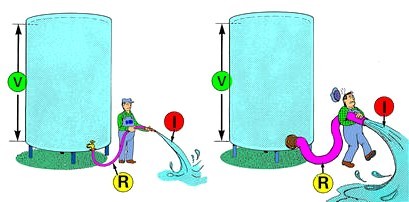

O sea, que un aumento del Voltaje (mayor Altura de agua) o disminución de la Resistencia (tubo más Ancho), provoca un aumentando proporcional de la Corriente eléctrica (mayor Caudal de agua)

SimilHidraulicoLeyOhm_2

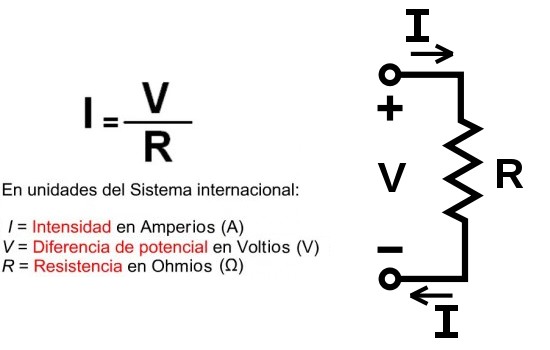

Su formulación matemática es:

LeydeOhm

La ley de Ohm se aplica a la totalidad de un circuito o a una parte del mismo. Analicemos la parte del circuito que analicemos, siempre se cumplirá.

Seguir leyendo
