Osciloscopio. Equipo de medida avanzado para nuestro taller de electrónica.

Esta es la tercera parte (parte 1 / parte 2) dedicada al equipamiento de prueba y medida de nuestro taller de electrónica casero. Ahora se trata de equiparnos con un equipo de medida avanzado, NO imprecindible, pero si tremendamente útil: El Osciloscopio.

My beautiful picture

…lo importante es quedarse con la idea inicial de para qué sirve: Muestra gráficamente las variaciones de tensión durante un determinado periodo de tiempo.

Muy básicamente, la función de este equipo es mostrar gráficamente en su pantalla las variaciones en el tiempo de la tensión en el punto de medida. Cuando se usa, dos son los parámetros principales que hay que indicarle. Uno es la escala del eje vertical (llamado eje X o de voltaje) donde se representa la medida de tensión. Y el otro es la escala del eje horizontal (llamado eje Y o de tiempo). Además, habría otros muchos parámetros que configurar durante la realización de la medida. Para comprender o respasar su utilidad y manejo te sugiero el siguiente video.

También puede tener otros usos. Y por ejemplo, en vez de la escala de tiempo se puede utilizar una segunda tensión que también varíe en el tiempo, pero eso son temas muy amplios que se salen del objetivo de esta entrada en el blog. Lo importante es quedarse con la idea inicial de para qué sirve: Muestra gráficamente las variaciones de tensión durante un determinado periodo de tiempo.

Más información en el siguiente Tutorial de Electrónica Fácil.

En el mercado de segunda mano se pueden encontrar fácilmente osciloscopios analógicos a buenos precios y en excelentes condiciones de uso. Pueden ser una primera opción, ya que considero que para un taller casero de electrónica no se requieren osciloscopios con grandes prestaciones. El problema de estos osciloscopios es su tamaño y peso, además de ser un poco más difíciles de usar que los modernos osciloscopios digitales, que además de realizar un tratamiento digital de las señales medidas, cuentan con pantallas planas TFT, lo que aligera tremendamente su peso y tamaño, con modos de funcionamiento automáticos que facilitan enormemente su uso, y disponen, ya en versiones muy básicas, de funciones que en los osciloscopios analógicos sólo se encuentran para versiones muy avanzadas y caras. Más detalles sobre estos dos tipos de osciloscopios en el siguiente artículo en Equipos y Medida de Colombia.

Los osciloscipios analógicos han sido desplazados prácticamente en su totalidad por osciloscopios digitales. Por este motivo se encuentran osciloscopios analógicos usados a precios de saldo. Si el espacio no es problema para tí, puedes contar con uno de estos osciloscopios analógicos que en algunos casos son auténticos regalos, algo impensable hace muy pocos años, cuando esos mismos equipos estaban sólo al alcance de talleres profesionales.

En osciloscopios digitales, hay de todo, desde programas como Zelscope que utilizan la tarjeta de sonido del PC para realizar mediciones muy básicas o pequeños equipos de medida muy económicos que se conectan al PC por el puerto USB, hasta equipos de laboratorio con precios muy por encima de las posibilidades de cualquier aficionado.

Hay opciones para todos los gustos, necesidades y presupuestos.

Si no tienes mucho espacio y te gusta verlo y manejarlo todo en la pantalla del ordenador, tienes equipos no tal económicos pero más avanzados. Pero si prefieres disponer de un equipo de medida completo, mi recomentación es cualquier fabricante asiático y gama media-baja con un precio de entre 200 y 300€. A partir de ahí, puedes llegar hasta donde tu presupuesto te lo permita, pero no recomiendo gastar más de unos 600€, ya que posiblemente a nivel casero no se obtenga ninguna gran prestación que nos resulte de utilidad.

Hace ya unos años, me decidí por el fabricante chino OWON, y más concretamente por el modelo PDS5022S, fundamentalmente por su bajo coste y buena relación calidad-precio. Con las prestaciones básicas de cualquier osciloscopio, pantalla TFT color de 8″ y capacidad para medir señales de hasta 25MHz. Comprado directamente a un proveedor de China, su precio fue de 226€. Llegó perfectamente embalado y verificado por el proveedor. Y hasta hoy, sin ningún problema. Todo un lujo para uso y disfrute de un simple aficionado.

En estos dos videos, Alejandro Méndez nos explica con más detalle la selección, características y uso del Osciloscopio.

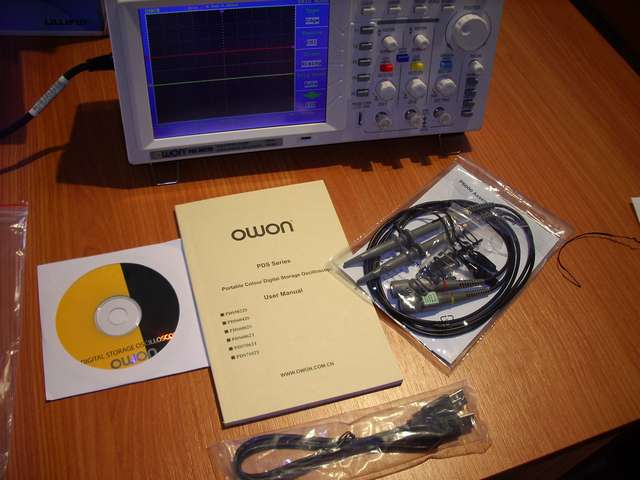

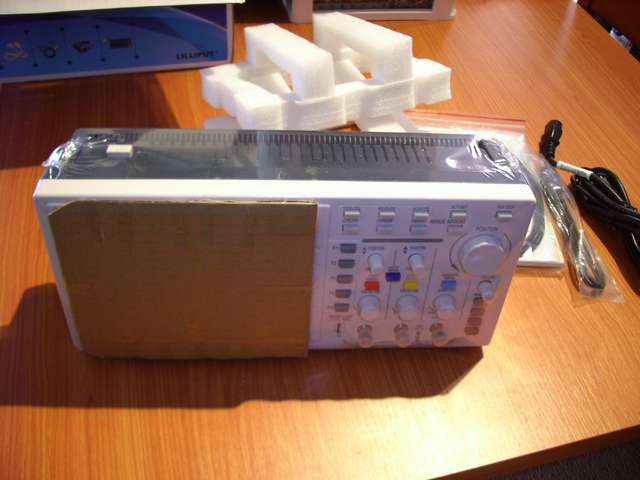

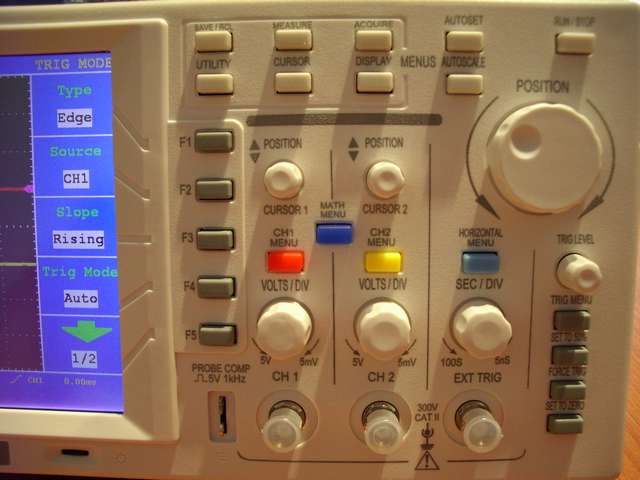

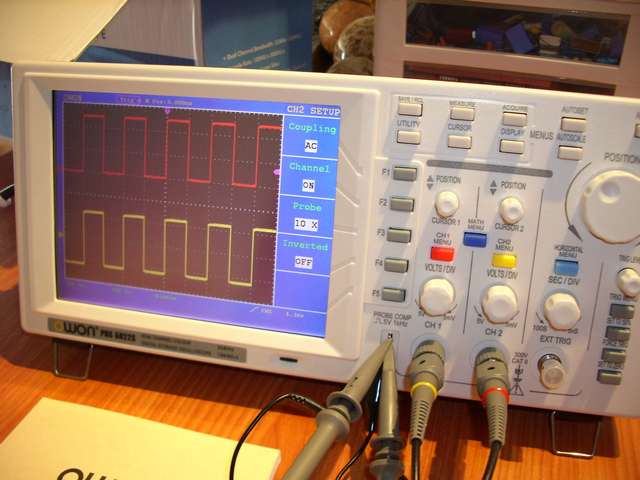

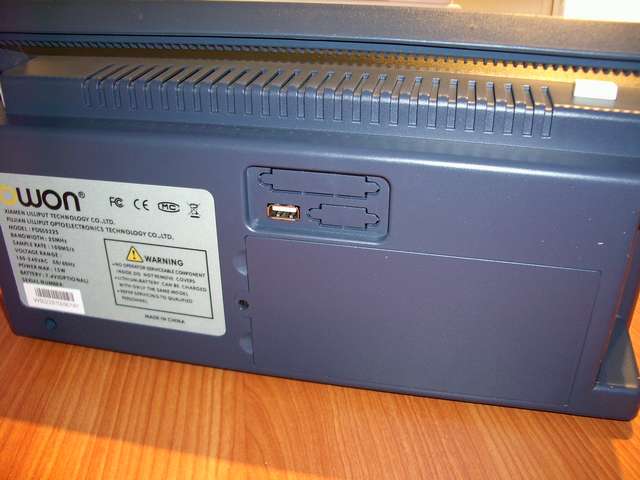

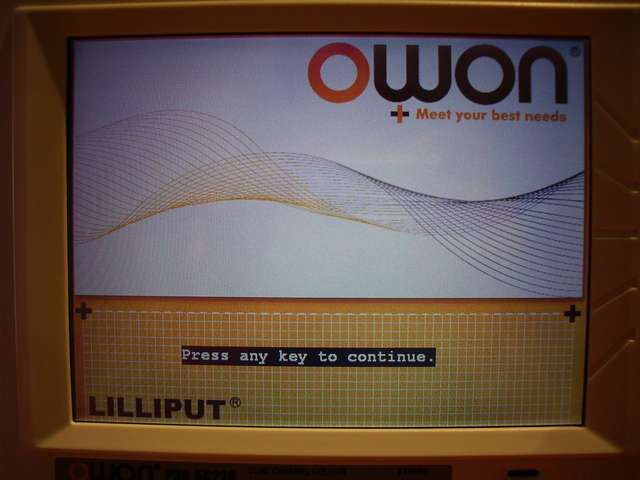

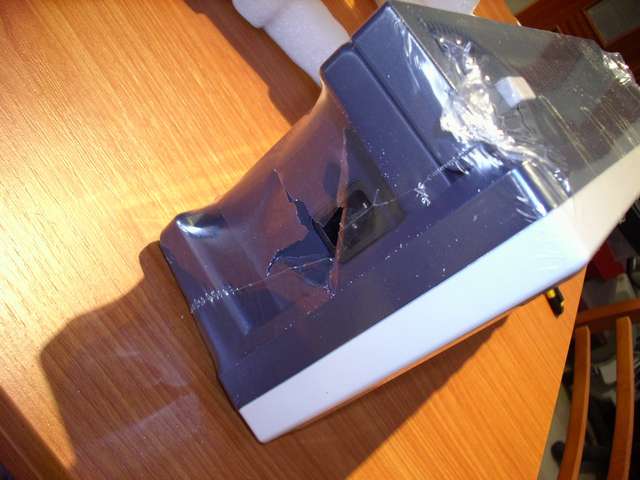

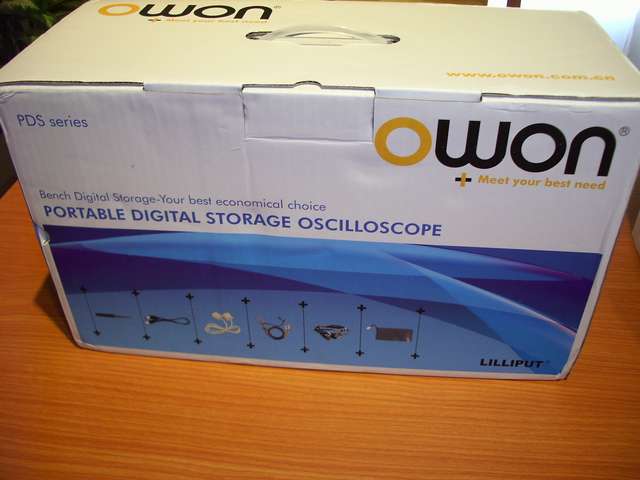

Y por útimo, algunas fotos del día que recibí mi OWON PDS5022S:

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture

My beautiful picture
