Cruce de Conductores sin Conexión


Aunque para facilitar la interpretación del esquema electrónico es recomendable evitar el cruce de conductores, hay ocasiones en que es inevitable. Sólo si sobre el cruce de dos conductores se dibuja un punto, significará que existe conexión eléctrica entre ellos.

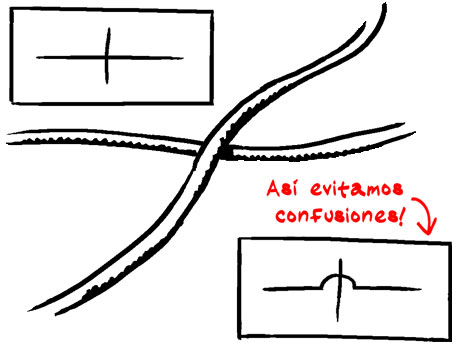

En cualquier otro caso se debe interpretar como un cruce de conductores sin conexión eléctrica. Para clarificar un poco más la interpretación del esquema, se puede dibujar un arco para resaltar que no existe conexión.

simboloselectronicos_5
