Conexión de Conductores

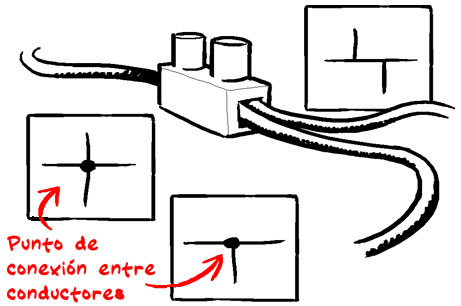

Se representa mediante un punto en el lugar de cruce o conexión de los conductores. En caso de conexiones de líneas sin cruce (inicio de un conductor que se conecta a otro) se puede prescindir el punto (más común en esquemas eléctricos que electrónicos), aunque lo más recomendable para evitar errores de interpretación es indicar siempre cualquier conexión de conductores mediante un punto.

simboloselectronicos_6

SimboloCruceConductoresConConexión


Componentes y Símbolos Electrónicos
<< Volver al Indice
